Трифазно реле 100А синхронна асинхронна защита по напрежение и ток, Монтаж 35 мм DIN шина

Трифазно реле 100А синхронна асинхронна защита по напрежение и ток, Монтаж 35 мм DIN шина TXVPS3-100AS

Трифазно синхронно и асинхронно реле, защита и мониторинг по напрежение и ток на локална електрическа мрежа. Разполага с защити от ниско и високо напрежение и асиметрия между фазите. Автоматично възстановяване след предварително зададено време предпазва електрическото оборудване, като може да зададете стойности на всеки параметър според състоянието на електрическата мрежа.

Характеристики:

• Напрежение: 3 х 230V
• Максимален ток: 100А
• Монтаж: 35 мм DIN шина
• Живот на релето: ≥100 000 цикъла
• Консумация: ≤ 2W
• *Възможност за калибриране на показанията за напрежение и ток

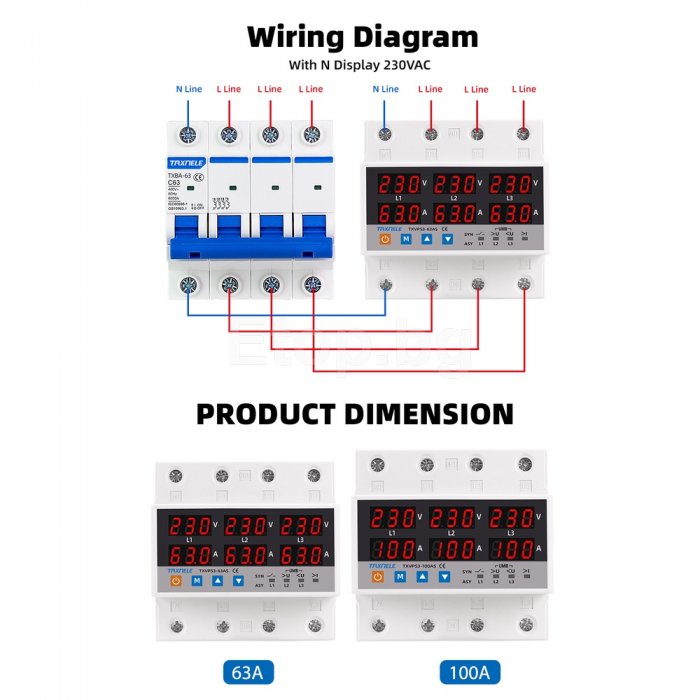

• **Трябва да работи с трифазен автоматичен прекъсвач, за защита от късо съединение, тъйкато няма да може да сработи при възникване на късо съединение.
• *** При сработване на защитата за ток повече пъти от зададени, трябва да се рестартира защитата с включване и изключване на захранването.

Функции:

• Защита от ниско напрежение регулируема в диапазон 210V-140V (заводска настройка: 170V)
• Защита от високо напрежение регулируема в диапазон 230V-300V (заводска настройка: 270V)
• Защита от претоварване по ток, регулируема в диапазон 1 – 100А
• Защита от трифазен дисбаланс, регулируема в диапазон от 20 до 99V
• Време на повторно включване регулируемо в диапазон 1s-500s (заводска настройка: 30s)
• Време на сработване на защита, регулируемо в диапазон 0.1s-30s (заводска настройка: 0.5s)
• Защита за последователността на фазите
• Защита чрез задаване на допустимо отклонение на напрежението в проценти, регулируема от -9.5 до + 9.5 %

Меню:

          Код              Параметър                   Стойност

• P1 Време за забавяне на включване 1-500S
• U1 Стойност на защитата от пренапрежение 230-300V
• U2 Стойност на възстановяване при пренапрежение 220-295V
• U3 Време за забавяне на възстановяването на пренапрежението 1-500S
• U4 Време на действие на защитата от пренапрежение 0,1-30S
• U5 Стойност на защитата от ниско напрежение 140-210V
• U6 Възстановяване на ниско напрежение Напрежение 145-215V
• U7 Дневно време за възстановяване на ниско напрежение 1-500S
• U8 Време на действие на защитата от ниско напрежение 0,1-30S
• U9 Отклонение на напрежението  -9,5 до 9,5%
• U10 Стойност на трифазен дисбаланс 20-99V
• U11 Стойност за възстановяване на дисбаланс на трифазно напрежение 15-94V
• U12 Защита на последователността на фазите ВКЛ./ИЗКЛ
• C1 Стойност на защитата от свръхток  1-100A/ИЗКЛ
• C2 Време за забавяне на възстановяването при свръхток 1-500S
• C3 Време на действие на защитата от свръхток 0,1-30S
• C4 Текуща стойност на грешката -9,5 до 9,5%
• C5 Продължава в текущите времена 1-20/ИЗКЛ

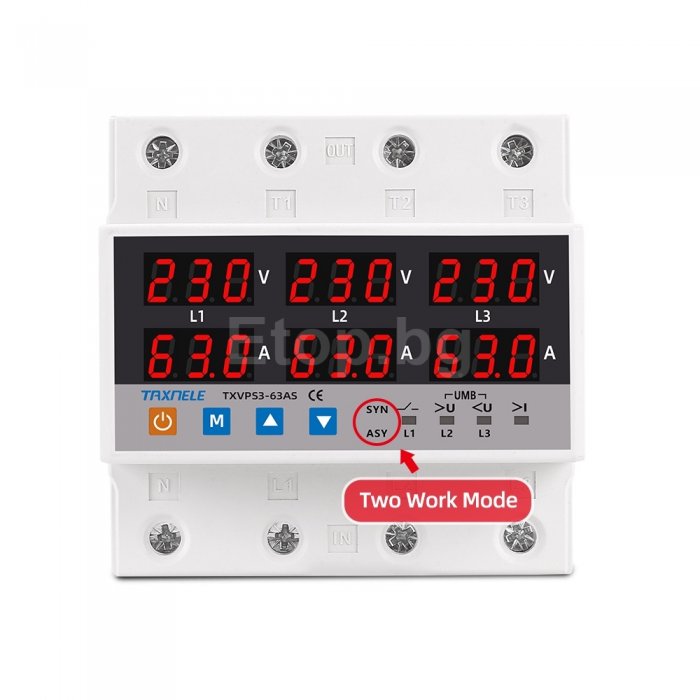

• CEL Синхронизиращо или асинхронно управление ASY/SYN

Съдържание на опаковката:

• 1 х Трифазна защита по напрежение и ток TVPS3-100AS
• Инструкция за употреба на английски език
