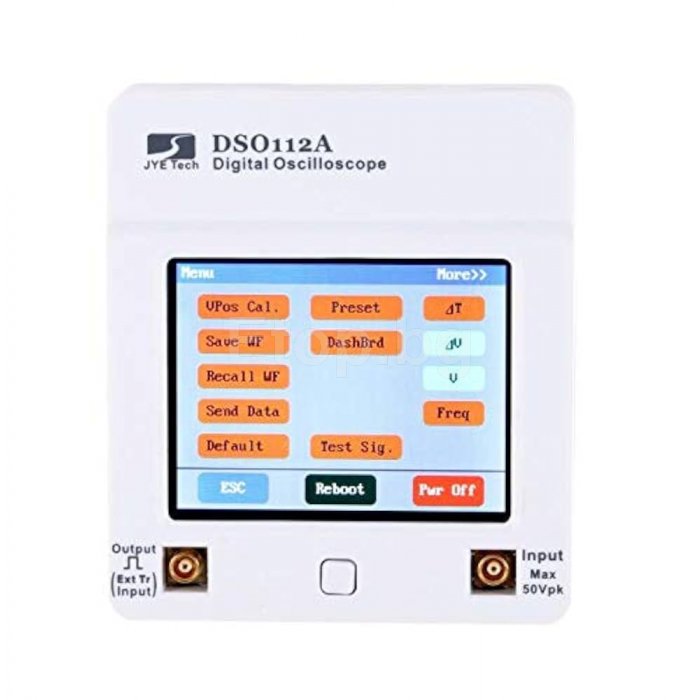

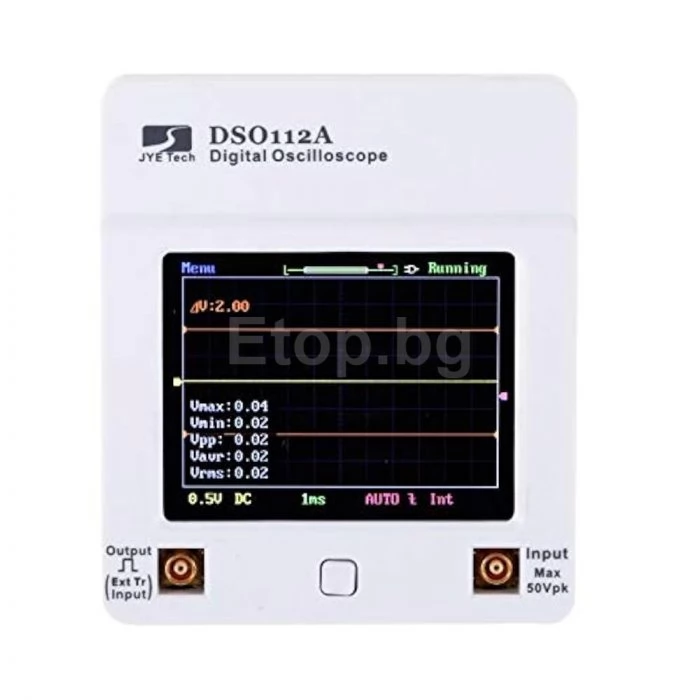

Компактен осцилоскоп DSO 112A

Функции и предназначение:

JYE Tech DSO 112A е компактeн, джобен осцилоскоп с аналогова широчина на лентата до 2 MHz, предназначен за техници, инженери и любители. Устройството предлага сензорен цветен дисплей, вграден акумулатор и USB захранване — идеално за бързи проверки и мобилни лаборатории.

Основни предимства:

• Аналогова честота до 2 MHz
• Чувствителност от 2 mV/div до 20 V/div — подходящ за измерване на малки сигнали
• Максимална скорост на пробиранe до 5 MSa/s
• Цветен сензорен дисплей 320×240 px
• Управление чрез меню и сензорна зона за удобство
• Запис на настройки (до 24 профила) и вградена тестова сигнална генерация
• Захранване чрез USB или вградена Li-ion батерия — мобилно решение

Технически характеристики:

Вертикална секция:
• Канал: 1
• Аналогова честота: 0 – 2 MHz
• Чувствителност: 2 mV/div – 20 V/div (x1 сонда) — грешка <5%
• Импеданс на входа: 1 MΩ
• Максимално входно напрежение: ±50 Vpk
• Свързване: DC, AC, GND

Хоризонтална секция:
• Максимална пробираща скорост: 5 MSa/s
• Скала на времето: 1 µs/div – 50 s/div
• Записна дължина: 512 или 1024 точки

Тригери и входове:
• Режими: Auto, Normal, Single
• Тип: водещ/низходящ фронт
• Външен тригер: 0 – 15 V

Тестов сигнален генератор:
• 7 честоти от 1 Hz до 1 MHz, amplitude ~3.3 V

Дисплей:
• 2.4″ цветен TFT LCD, резолюция 320 × 240

Захранване:
• 3.7 V Li-ion батерия или USB захранване
• Консумация ~300 mA @ 3.7 V (с включена подсветка)

Физически показатели:
• Размери: около 80 мм х 70 мм х 18 мм
• Тегло: ~85 г (без кабели)

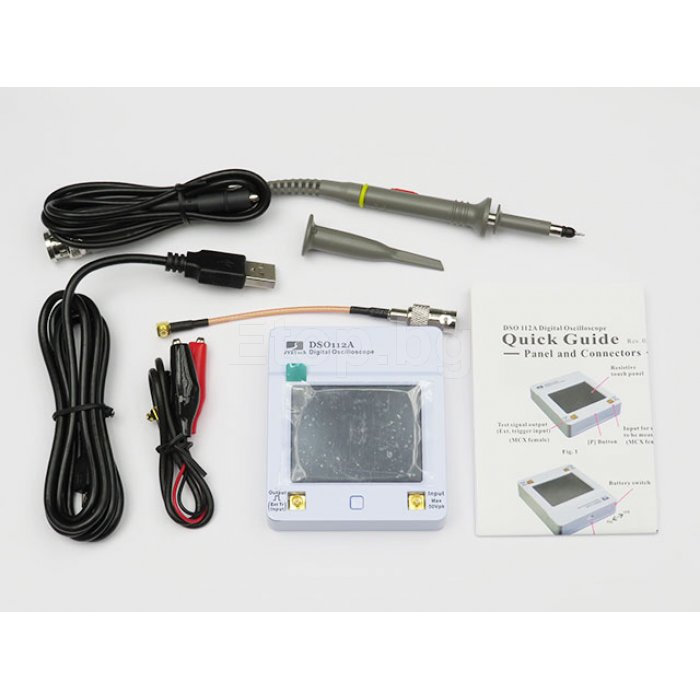

Съдържание на опаковката:

• 1 х JYE Tech DSO Coral 112A осцилоскоп
• 2 х MCX-клeп кабели или сонди (в зависимост от версията)
• 1 х USB кабел за зареждане/връзка
• 1 х Инструкция за употреба на английски език

Приложение:

Подходящ за сервизна диагностика, тестване на малки електронни схеми, измервания на сигнали, учебни лаборатории и мобилни работни станции. Не е заместител на пълноценен лабораторен осцилоскоп, но е мощен и достъпен инструмент за хоби и образователни цели.

Често задавани въпроси:

Подходящ ли е за професионална лаборатория?
Това устройство е ориентирано към хоби, образователна и сервизна употреба. За високочестотни и критични измервания се препоръчва по-специализиран осцилоскоп.

Мога ли да го използвам в поле (мобилно)?
Да — малкият размер, батерията и USB захранването го правят удобен за полеви измервания.

Колко е дългата батерията?
При нормална употреба може да работи значително време, но зависи от яркостта на дисплея и натоварването на схемата.
