FNIRSI TSG6020 Двуканален сигнал генератор, 60 MHz, 200 MSa/s, 14-bit

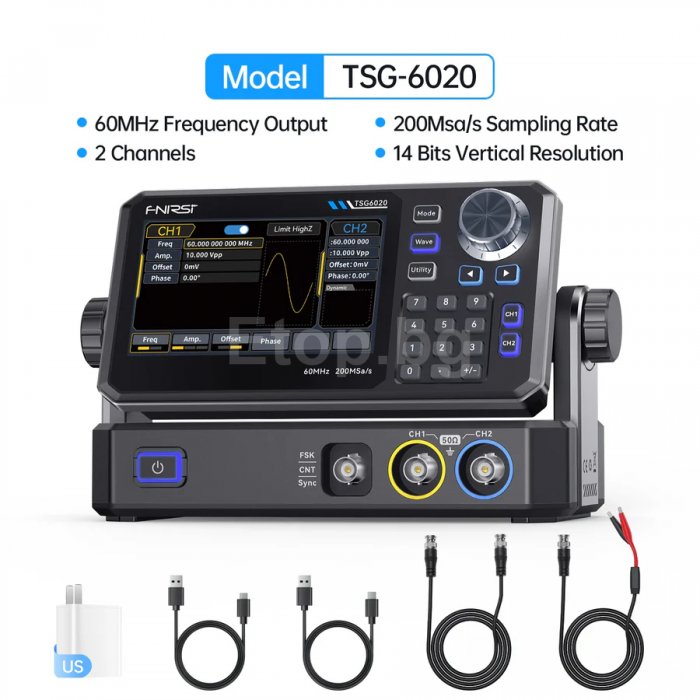

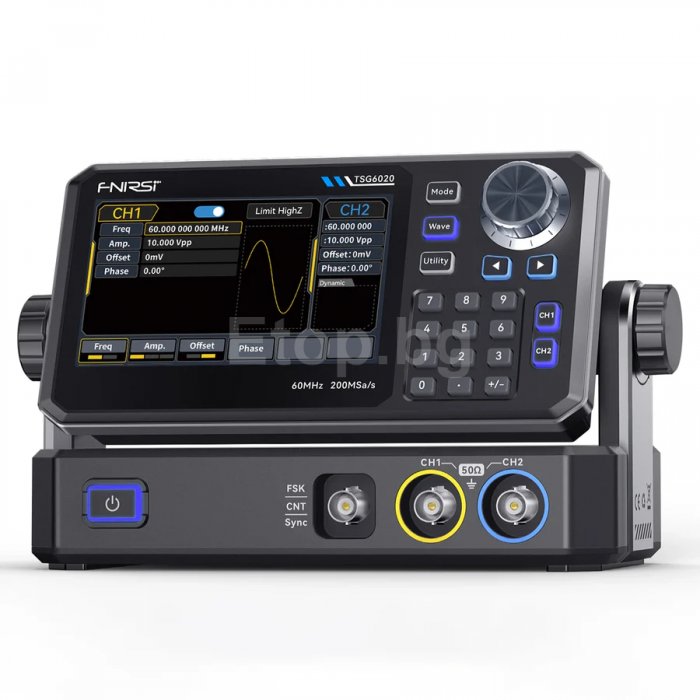

Двуканален генератор на сигнали FNIRSI TSG6020, 60 MHz, 200 MSa/s, 14-bit, сензорен дисплей

FNIRSI TSG6020 е професионален двуканален функционален генератор и генератор на произволни форми на сигнала, предназначен за разработка, диагностика, обучение, лабораторни измервания и автоматизирано тестване на електронни устройства. Моделът използва DDS технология и осигурява максимална изходна честота до 60 MHz, честота на дискретизация 200 MSa/s и вертикална резолюция 14 бита.

Двата независими изходни канала позволяват едновременно генериране и настройване на различни сигнали. Потребителят може да задава честота, амплитуда, отместване, фаза, коефициент на запълване и параметри на фронтовете според избраната форма на сигнала. Това прави TSG6020 подходящ за изпитване на усилватели, филтри, сензори, управляващи платки, цифрови схеми, комуникационни модули и други електронни системи.

Генераторът поддържа стандартни форми на сигнала, включително синусоидален, правоъгълен, трионообразен, импулсен, шумов и постоянно напрежение. Освен тях могат да се използват и потребителски произволни форми. Вградената енергонезависима памет съхранява до 24 персонализирани произволни сигнала, които могат да бъдат извикани повторно без необходимост от ново конфигуриране.

Прецизно възпроизвеждане на сигнала:

Комбинацията от 200 MSa/s и 14-битова резолюция осигурява детайлно възпроизвеждане на зададената форма и ниско ниво на изкривяване. Технологията VeriPoint реализира истинско поточково възпроизвеждане на произволни сигнали с честота на дискретизация от 1 µSa/s до 200 MSa/s. По този начин се запазват отделните точки и фините детайли на създадената форма, като посоченото от производителя времево трептене е под 200 ps.

Технологията ZeroSurge е предназначена за ограничаване на нежеланите пикове при правоъгълни, импулсни и трионообразни сигнали. Според данните на производителя презвишаването е до 1%, а времето за нарастване и спадане достига до 13,5 ns. Това позволява получаване на по-чисти фронтове при изпитване на бързодействащи цифрови и импулсни схеми.

Модулация и честотно сканиране:

FNIRSI TSG6020 поддържа шест вида модулация: AM, FM, PM, FSK, ASK и PSK. Тези режими позволяват симулиране и изследване на аналогови и цифрови модулирани сигнали и са приложими при обучение, разработка и тестване на комуникационни устройства.

Функцията за честотно сканиране работи в линеен и логаритмичен режим. Времето за сканиране може да бъде зададено от 1 ms до 500 s с посочена точност ±0,1%. Този режим е подходящ за изследване на честотната характеристика на филтри, усилватели, резонансни вериги и други системи.

Вграден честотомер:

Уредът разполага със 7-разряден честотомер за измерване на честота, период и коефициент на запълване на сигнали с TTL ниво. Диапазонът за измерване на честота е от 100 mHz до 100 MHz, а посочената точност е ±51 ppm. Благодарение на тази функция TSG6020 може да се използва не само като генератор, но и за проверка на външни цифрови и тактови сигнали.

Управление и визуализация:

Параметрите се настройват чрез 4,3-инчов TFT LCD сензорен дисплей и физически бутони. Екранът показва формата на сигнала, зададените стойности и текущото състояние на каналите в реално време. Комбинираното управление улеснява както бързото въвеждане на стойности, така и прецизното настройване по време на лабораторна работа.

Поддържат се непрекъснат изход, управляван изход, модулация и честотно сканиране. Синхронизиращият изход е съвместим с TTL нива. За поддържане на стабилна работна температура при продължително натоварване генераторът е оборудван с алуминиев радиатор и вентилатор.

Основни предимства:

• Два независими изходни канала
• Максимална изходна честота до 60 MHz
• DDS технология за генериране на сигнали
• Честота на дискретизация 200 MSa/s
• 14-битова вертикална резолюция
• Стандартни и потребителски произволни форми на сигнала
• Поточково възпроизвеждане чрез VeriPoint
• Технология ZeroSurge за ограничаване на пиковете
• Шест вида аналогова и цифрова модулация
• Линейно и логаритмично честотно сканиране
• Вграден 7-разряден честотомер до 100 MHz
• Памет за до 24 потребителски произволни форми
• 4,3-инчов сензорен TFT LCD дисплей
• Визуализация на формата на сигнала в реално време
• Сензорно управление и физически бутони
• TTL-съвместим синхронизиращ изход

Приложение:

• Разработка и изпитване на електронни схеми
• Лабораторни упражнения и професионално обучение
• Тестване на усилватели, филтри и резонансни вериги
• Проверка на цифрови, импулсни и тактови сигнали
• Разработка и диагностика на комуникационни устройства
• Симулиране на сигнали от сензори и управляващи устройства
• Тестване на микроконтролерни и вградени системи
• Изследване на честотни характеристики
• Автоматизирани изпитвателни системи

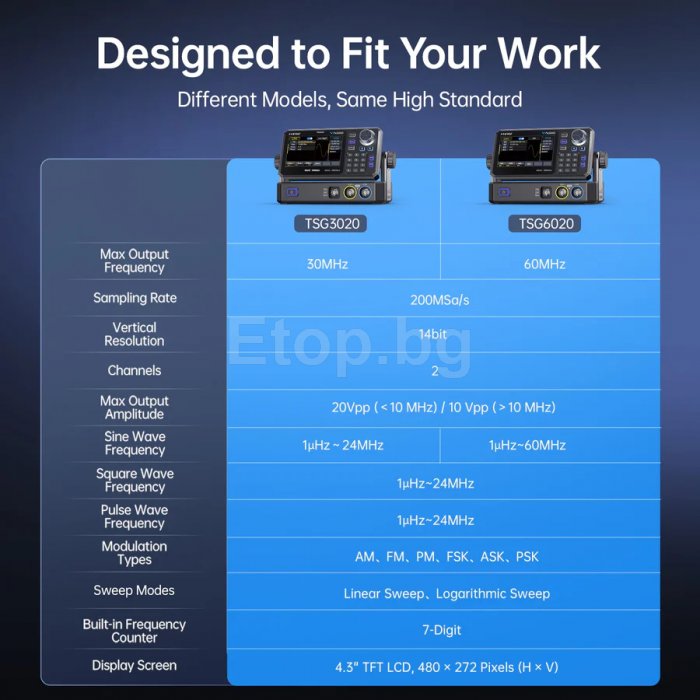

Технически характеристики:

Комплектът включва:

• 1 × Двуканален генератор на сигнали FNIRSI TSG6020
• 1 × Захранващ адаптер
• 1 × USB Type-C кабел за захранване
• 1 × Кабел за данни
• 1 × Измервателен кабел
• 1 × Комплект щипки тип „крокодил“
• 1 × Ръководство за употреба
