FNIRSI DSO‑TC4 осцилоскоп, тестер за транзистори и сигнал генератор

FNIRSI DSO‑TC4 осцилоскоп, тестер за транзистори и сигнал генератор DSO-TC4

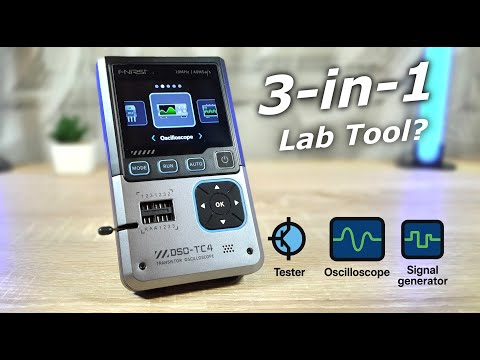

Видео представяне на продукта

FNIRSI DSO‑TC4 е комбиниран 3 в 1 измервателен уред, който съчетава в едно компактно устройство осцилоскоп, тестер за транзистори и сигнал генератор. Съотношението цена/функции е впечатляващо за устройство с този клас възможности, което го прави особено подходящо за техници, инженери, ентусиасти и места с образователни цели, като стем кабинети и други.

Характеристики:

• Дисплей: 2.8″ TFT цветен екран; яркостта се регулира
• Функции: screenshot (HOLD)
• Автоматично разпознаване на компоненти и тяхните пинове (транзистори, диоди, Zener, FET, SCR, индуктивност и др.)
• Език на менюто: английски, немски, португалски, испански
• Захранване: вградена Li-ion 1500 mAh, около 4 ч работа, USB Type‑C порт за зареждане 5 V/1 A
• Корпус: портативен и лек, подходящ за полеви условия
• Размери: 142 х 90 х 27.5 мм
• Тегло: 186 грама

Осцилоскоп

• Честота на дискретизация: 48 MSa/s
• Аналогова честотна лента: 10 MHz
• Входен импеданс: 1 MΩ
• Вертикална чувствителност: от 10 mV/div до 10 V/div (диапазон X1)
• Обхват на напрежение: до ± 400 V (при X10 сонда – 800 Vpp)
• Диапазон на времевата база: 50 ns до 20 s
• Режим на свързване: AC/DC
• Тригериране: автоматично, нормално, еднократно (edge trigger)
• Автоматични измервания: макс, мин, Cp, RMS, Vpp, честота, цикъл, коефициент на запълване и др.

Тестване на компоненти:

• Транзистор: Коефициент на усилване "hfe"; Напрежение база-емитер "Ube", Ic/Ie, Обратен ток на утечка колектор-емитер "Iceo", Ices, Пад на напрежението в права посока на защитния диод "Uf"
• Диод: до 5 V (пад на напрежението в права посока, капацитет на прехода, ток на утечка в обратна посока)
• Ценеров диод: 0.01 ~ 32V, обратно пробивно напрежение (изпитвателна зона KAA)
• Еднопосочен SCR: напрежение на задействане <5V, ниво на гейта (напрежение на гейта)
• Двупосочен SCR: ток на задействане <6mA (напрежение на гейта)
• Кондензатор: 25pF ~ 100mF, стойност на капацитета, коефициент на загуба "Vloss"
• Резистор: 0.01 Ω – 50 MΩ
• Индуктор: 10 µH – 1000 µH, съпротивление за постоянен ток
• DHT11: Сензор за температура и влажност, пинове: VDD, DATA, GND
• DS18B20: Температурен сензор, пинове: GND, DQ, VDD

Сигнал генератор

• Поддържани вълни: 13 формата (синус, квадрат, триъгълна, пила; стъпалови, DC, мульти-аудио, сиренна, пулс и др.)
• Честотен обхват: 0 до 50 kHz
• Амплитуда на вълновата форма: 0.1 - 3.0 V
• Регулируеми параметри: честота, амплитуда, работен цикъл (0–100 %)

Съдържание на опаковката:

• 1 х 3-в-1 тестер
• 1 х Сонда P1600 (10х)
• 1 х Кабел Alligator probe
• 3 х Кабелни щипки
• 1 х USB Type‑C кабел за зареждане (без адаптер)
• Инструкция за употреба на английски език
